1-38 Katmanlı FR-4 küçük hacimli pcb takımı devre kartı bileşenleri
1-38 Katmanlı FR-4 küçük hacimli pcb takımı devre kartı bileşenleri

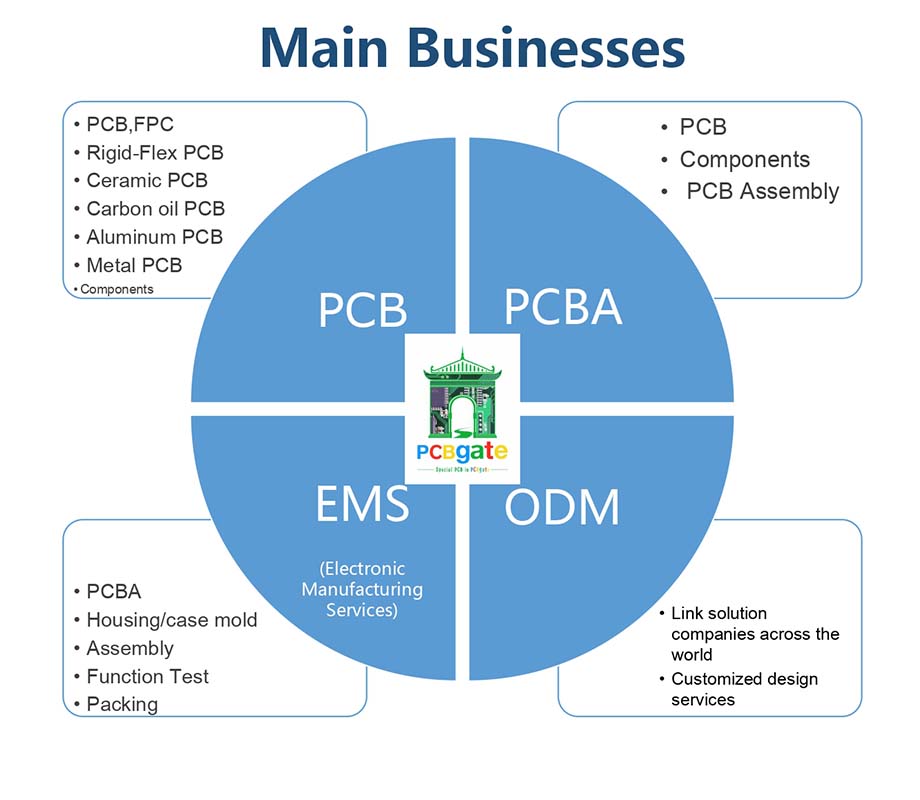

PCBgate tanıtımı
PCB Ürün Kapasitesi
Öğe | Şartname |
Malzeme | FR-4,FR1, CEM-1, CEM-3,Alüminyum, Seramik, Metal destekli Laminat vb. Ayrıca Çanak Çömlek, Taconic, Rogers PCB'ler vb. de üretebilirsiniz. |
Notlar | Yüksek Tg CCL Mevcuttur(Tg>=170°C) |
Bitiş Levha Kalınlığı | 0,2 mm-6,00 mm(8mil-126mil) |
Yüzey İşlemi | Altın parmak(>=0.13um), Daldırma Altın(0.025-0075um), Kaplama Altın(0.025-3.0um), HASL(5-20um), OSP(0.2-0.5um) |
Şekil | Yönlendirme, Delme, V-kesim, Pah |
Yüzey İşlem | Lehim Maskesi(siyah, yeşil, beyaz, kırmızı, mavi, kalınlık>=12um, Blok, BGA) |
Serigrafi (siyah, sarı, beyaz) | |
Soyulabilir maske (kırmızı, mavi, kalınlık>=300um) | |
Asgari Çekirdek | 0,075 mm(3 mil) |
Bakır Kalınlığı | 1/2 oz dk; maksimum 12 oz |
Minimum İz Genişliği ve Satır Aralığı | 0,075mm/0,1mm(3mil/4mil) |
CNC Delme için Min Delik Çapı | 0,1 mm(4mil) |
Delme için Min Delik Çapı | 0,6 mm(35mil) |
En büyük panel boyutu | 2000mm * 700mm |
Delik Konumu | +/-0,075mm(3mil) CNC Delme |
İletken Genişliği (W) | Orijinalin +/-0,05mm(2mil) veya +/-%20'si |
Delik Çapı (H) | PTHL:+/-0,075mm(3mil) |
PTHL olmayan:+/-0,05mm(2mil) | |
Anahat Toleransı | +/-0,1mm(5mil) CNC Yönlendirme |
Çözgü ve Büküm | %0,70 |
Yalıtım Direnci | 10Kohm-20Mohm |
İletkenlik | <50ohm<50ohm |
Test Gerilimi | 10-300V |
Panel Boyutu | 110x100mm(dak) |
2000 x 700 mm(maks.) | |
Katman katmanının yanlış kaydı | 4 katman: 0,15 mm (6 mil) maksimum |
6 katman: 0,25 mm (10 mil) maksimum | |
Bir iç katmanın delik kenarı ile devre deseni arasındaki minimum aralık | 0,25 mm(10 mil) |
Kart ana hatları ile iç katmanın devre deseni arasındaki minimum aralık | 0,25 mm(10 mil) |
Tahta kalınlığı toleransı | 4 katman:+/-0,13mm(5mil) |
PCB Düzeneği (SMT) Ürün Kapasitesi
SMT Kapasitesi | |
SMT Öğesi | Kapasite |
PCB Maks. boyut | 510mm*1200mm(SMT) |
Çip bileşeni | 01005,0201, 0402, 0603, 0805, 1206 paket |
IC'nin min.pin alanı | 0,1 mm |
IC montajının maksimum hassasiyeti | ±0,01 mm |
Montaj kapasitesi | ≥8 milyon piont/gün |
DIP kapasitesi | 6 DIP üretim hattı |
Montaj testi | Köprü testi, AOI testi, X-Ray testi, BİT (Devre Testinde) |
FCT(Fonksiyonel Devre Testi) | Akım testi, voltaj testi, yüksek sıcaklık ve düşük sıcaklık testi, Düşme Darbe Testi, yaşlanma testi, su geçirmezlik testi, sızıntı geçirmezlik testi vb. İhtiyacınıza göre farklı testler yapılabilir.
|

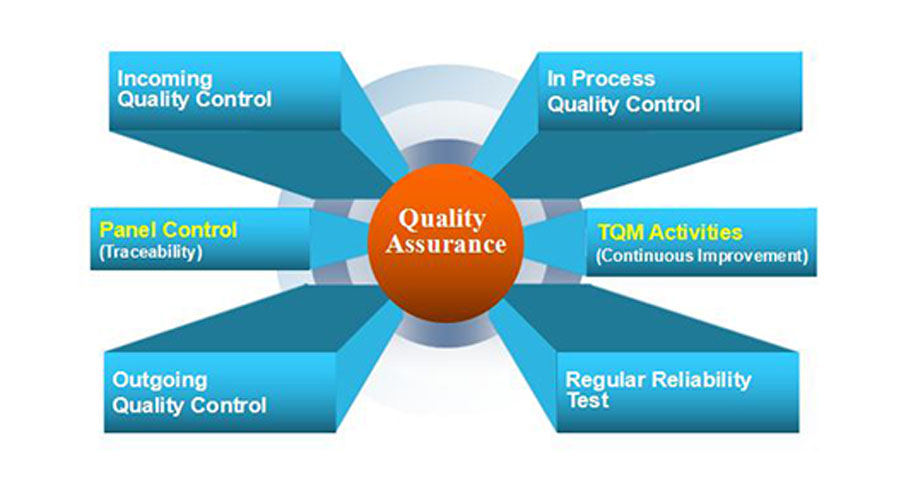

Kalite Kontrol
Müşteriler fabrikamızı ziyaret edin
Sergi Gösterisi:
Münih Fuarı&Moskova:
Rusya Sergisi:
S1: Fabrika veya ticaret şirketi misiniz?
C: Xing Da Electronic Technology Co., ltd, 14 yılı aşkın zengin deneyimiyle Çin'de lider OEM PCB ve PCBA üreticisidir. Amacımız “Tek Noktadan hizmet, akıllı üretim, üretiminizi kolaylaştırmaktır.”
S2: Teklif için ne gerekiyor?
C:1. PCB ve FPC
Teklif için Ger ber dosyalarına ve teknik özelliklere ihtiyacımız var
2. PCBA (= PCBA+ bileşenleri + Montaj)
PCBA için lütfen fabrika fiyatı için Ger ber dosyalarını, teknik özellikleri ve Bom listesini gönderin.
S3: Üretim için size gönderirsem PCB veya PCBA dosyalarım güvende olur mu?
C: Müşterinin tasarım otoritesine saygı duyuyoruz ve izniniz olmadan asla başkası için PCB veya PCBA üretmeyeceğiz. Müşteri belgelerini asla üçüncü taraflarla paylaşmayız. Gizlilik anlaşması kabul edilebilir.
S4: Hangi ödemeyi kabul ediyorsunuz?
A: T/T,Western Union,Paypal, L/C,Kredi Kartı, Çek,Diğerleri
S5: Nakliye yönteminiz nedir?
C: 1. DHL, UPS, FEDEX, TNT,EMS vb. yoluyla rekabetçi fiyatlarla mal göndermek için kendi nakliyecilerimiz var. Ayrıca, özel gereksinimlerinize bağlı olarak deniz veya hava yoluyla da gönderiler düzenleyebiliriz."
2. Kendi ileticiniz varsa, onlarla işbirliği yapabiliriz.
S6: MOQ'a ne dersiniz?
C: Minimum Sipariş Adedi yoktur. Prototipler, küçük siparişler veya büyük hacimler üretebiliriz.
