One-Stop-Service OEM-Hersteller von maßgeschneiderten PCB-PCBA-Montageservices
Maßgeschneiderte PCBA-SMT-Elektronik-Hauptplatinenbaugruppe
PCBgate-Einführung
PCB-Produktkapazität
Artikel
Spezifikation
Material
FR-4, FR1, CEM-1, CEM-3, Aluminium, Keramik, metallverstärktes Laminat usw. Stellen Sie auch Geschirr, Taconic, Rogers-Leiterplatten usw. her.
Bemerkungen
CCL mit hoher Tg ist verfügbar (Tg>=170℃)
Fertige Plattendicke
0,2 mm–6,00 mm (8 mil–126 mil)
Oberflächenbeschaffenheit
Goldfinger (>=0,13 µm), Immersionsgold (0,025–0075 µm), Überzugsgold (0,025–3,0 µm), HASL (5–20 µm), OSP (0,2–0,5 µm)
Form
Fräsen, Stanzen, V-Schnitt, Fase
Oberflächenbehandlung
Lötmaske (schwarz, grün, weiß, rot, blau, Dicke >=12 um, Block, BGA)
Siebdruck (schwarz, gelb, weiß)
Abziehbare Maske (rot, blau, Dicke >=300 µm)
Minimaler Kern
0,075 mm (3 mil)
Kupferdicke
1/2 Unze min.; 12 Unzen max
Min. Spurbreite und Zeilenabstand
0,075 mm/0,1 mm (3 mil/4 mil)
Min. Lochdurchmesser für CNC-Bohren
0,1 mm (4 mil)
Min. Lochdurchmesser zum Stanzen
0,6 mm (35 mil)
Größte Panelgröße
2000 mm * 700 mm
Lochposition
+/-0,075 mm (3 mil) CNC-Bohren
Leiterbreite (W)
+/-0,05 mm (2 mil) oder +/- 20 % des Originals
Lochdurchmesser (H)
PTHL: +/-0,075 mm (3 mil)
Nicht PTHL: +/-0,05 mm (2 mil)
Umrisstoleranz
+/-0,1 mm (5 mil) CNC-Fräsen
Verziehen und verdrehen
0,70 %
Isolationswiderstand
10Kohm-20Mohm
Leitfähigkeit
<50 Ohm<50 Ohm
Prüfspannung
10–300 V
Panelgröße
110 x 100 mm (min.)
2000 x 700 mm (maximal)
Fehlregistrierung mehrerer Schichten
4 Schichten: 0,15 mm (6 mil) max
6 Schichten: 0,25 mm (10 mil) max
Mindestabstand zwischen Lochkante und Schaltkreismuster einer inneren Schicht
0,25 mm (10 mil)
Mindestabstand zwischen Platinenumriss und Schaltkreismuster einer Innenschicht
0,25 mm (10 mil)
Toleranz der Plattendicke
4 Schichten: +/- 0,13 mm (5 mil)
Produktkapazität für Leiterplattenbestückung (SMT).
SMT-Kapazität
SMT-Artikel
Kapazität
Leiterplatte max. Größe
510 mm * 1200 mm (SMT)
Chip-Komponente
01005,0201, 0402, 0603, 0805, 1206 Paket
Min. Pin-Platz des IC
0,1 mm
Maximale Präzision der IC-Montage
±0,01 mm
Montagekapazität
≥8 Millionen Pionen/Tag
DIP-Kapazität
6 DIP-Produktionslinien
Montagetests
Brückentest, AOI-Test, Röntgentest, ICT (In Circuit Test)
FCT (Funktionsschaltkreistest)
Stromtest, Spannungstest, Hochtemperatur- und Niedertemperaturtest, Fallschlagtest, Alterungstest, Wasserdichtigkeitstest, Auslaufsicherheitstest usw. Je nach Anforderung können verschiedene Tests durchgeführt werden.
Qualitätskontrolle
Kunden besuchen unsere Fabrik
Ausstellungsshow:
Münchner Ausstellung & Moskau::
Russland-Ausstellung::
F1: Sind Sie eine Fabrik oder ein Handelsunternehmen?
A: Xing Da Electronic Technology Co., Ltd. ist der führende OEM-PCB- und PCBA-Hersteller in China mit über 14 Jahren Erfahrung. Unser Ziel ist „One-Stop-Service, intelligente Fertigung, um Ihre Produktion zu vereinfachen.“
F2: Was wird für ein Angebot benötigt?
A:1. PCB und FPC
Für ein Angebot benötigen wir Gerberdateien und Spezifikationen
2. PCBA (= PCBA+ Komponenten + Montage)
Für PCBA senden Sie bitte Gerberdateien, Spezifikationen und Stücklisten für den Fabrikpreis.
F3: Sind meine PCB- oder PCBA-Dateien sicher, wenn ich sie zur Herstellung an Sie sende?
A: Wir respektieren die Designautorität des Kunden und werden ohne Ihre Erlaubnis niemals Leiterplatten oder PCBA für jemand anderen herstellen. Wir geben Kundendokumente niemals an Dritte weiter. Eine Geheimhaltungsvereinbarung (NDA) ist akzeptabel.
F4: Welche Zahlung akzeptieren Sie?
A: T/T, Western Union, Paypal, L/C, Kreditkarte, Scheck, andere
F5: Was ist Ihre Versandart?
A: 1. Wir verfügen über eigene Spediteure, um Waren zu wettbewerbsfähigen Preisen per DHL, UPS, FEDEX, TNT, EMS usw. zu versenden. Je nach Ihren spezifischen Anforderungen können wir auch Lieferungen per See- oder Luftfracht arrangieren.“
2. Wenn Sie einen eigenen Spediteur haben, können wir mit diesem zusammenarbeiten.
F6: Wie wäre es mit dem MOQ?
A: Es gibt kein MOQ. Wir können Prototypen, kleine Aufträge oder große Mengen produzieren.
Modellnummer: PCBA-Porzellanfabrik- Typ: Intelligente Elektronik-PCBA
- Herkunftsort: Guangdong, China
- Markenname: XD
- Lieferantentyp:Hersteller
- Isolationswiderstand: 10 kOhm-20 mOhm
- Leitfähigkeit:<50 Ohm<50ohm
- Umrisstoleranz: +/- 0,125 mm (5 mil) CNC-Fräsen
- Lochdurchmesser (H) PTHL: +/- 0,075 mm (3 mil) Nicht-PTH L: +/- 0,05 mm
- Leiterbreite (W):+/-20 % der Originalvorlage PTH L:+/-0.
- Dienstleistungen: SMT-Oberflächenmontagelinie, DIP-Linie
- Kupferdicke: 1/2 oz min.; 12 Unzen max
- Min. Linienbreite: 0,075 mm (3 mil)
- Plattenstärke: 0,2 mm–6 mm (8 mil–126 mil)
- Oberflächenveredelung: HASL / HASL bleifrei, chemisches Zinn, chemisches Gold, OSP
Electronic Conformal Coating PCBA-Testgeräte, elektronische Leiterplattenbestückung
Willkommen bei XingDa Electric Technology Co., Ltd

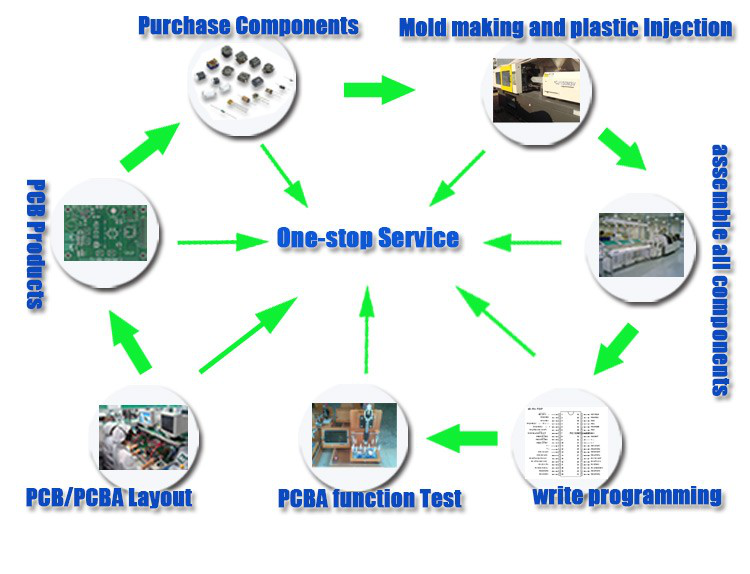

Unsere Leistungen
Wir bieten Ihnen alles aus einer Hand:
1. Leiterplatten + Montage
2. E-Test.
3.Einkauf elektronischer Komponenten.
4. Leiterplattenbestückung: verfügbar auf SMT, BGA, DIP.
5. PCBA-Funktionstest.
6. Gehäusemontage.
PCB-Produktkapazität
PCB-Fertigungskapazität | |
Artikel | Spezifikation |
Material | FR-4, FR1, FR2; CEM-1, CEM-3, Rogers, Teflon, Arlon, Aluminiumbasis, Kupferbasis, Keramik, Geschirr usw. |
Bemerkungen | CCL mit hoher Tg ist verfügbar (Tg>=170℃) |
Fertige Plattendicke | 0,2 mm–6,00 mm (8 mil–126 mil) |
Oberflächenbeschaffenheit | Goldfinger (>=0,13 µm), Immersionsgold (0,025–0075 µm), Überzugsgold (0,025–3,0 µm), HASL (5–20 µm), OSP (0,2–0,5 µm) |
Form | Fräsen, Stanzen, V-Schnitt, Fase |
Oberflächenbehandlung | Lötmaske (schwarz, grün, weiß, rot, blau, Dicke >=12 um, Block, BGA) |
Siebdruck (schwarz, gelb, weiß) | |
Abziehbare Maske (rot, blau, Dicke >=300 µm) | |
Minimaler Kern | 0,075 mm (3 mil) |
Kupferdicke | 1/2 Unze min.; 12 Unzen max |
Min. Spurbreite und Zeilenabstand | 0,075 mm/0,075 mm (3 mil/3 mil) |
Min. Lochdurchmesser für CNC-Bohren | 0,1 mm (4 mil) |
Min. Lochdurchmesser zum Stanzen | 0,6 mm (35 mil) |
Größte Panelgröße | 610 mm * 508 mm |
Lochposition | +/-0,075 mm (3 mil) CNC-Bohren |
Leiterbreite (W) | +/-0,05 mm (2 mil) oder +/- 20 % des Originals |
Lochdurchmesser (H) | PTHL: +/-0,075 mm (3 mil) |
Nicht PTHL: +/-0,05 mm (2 mil) | |
Umrisstoleranz | +/-0,1 mm (4 mil) CNC-Fräsen |
Verziehen und verdrehen | 0,70 % |
Isolationswiderstand | 10Kohm-20Mohm |
Leitfähigkeit | <50 Ohm<50 Ohm |
Prüfspannung | 10–300 V |
Panelgröße | 110 x 100 mm (min.) |
660 x 600 mm (maximal) | |
Fehlregistrierung mehrerer Schichten | 4 Schichten: 0,15 mm (6 mil) max |
6 Schichten: 0,25 mm (10 mil) max | |
Mindestabstand zwischen Lochkante und Schaltkreismuster einer inneren Schicht | 0,25 mm (10 mil) |
Mindestabstand zwischen Platinenumriss und Schaltkreismuster einer Innenschicht | 0,25 mm (10 mil) |
Toleranz der Plattendicke | 4 Schichten: +/- 0,13 mm (5 mil) |
Flexible PCB-Produktkapazität
FPC-Tech-Spezifikation | |
Artikel | Fähigkeiten |
Schichten | FPC: 1 bis 6 Schichten, Starrflex: 2 bis 10 Schichten |
Regelmäßige Basismaterialien | Kapton, Polyimid (PI), Polyester (PET), |
Basiskupferdicke | 1/3 Unze bis 8 Unzen |
Normale Grundmaterialstärke | 12,5 um bis 50 um (FPC) |
0,1 mm bis 3,2 mm (starr) | |
Normale Deckschichtdicke | 27 um bis 50 um |
Normale Klebestärke | 12 um bis 25 um |
Blinde oder vergrabene Vias | Ja |
Impedanzkontrolle | Ja |
Min. Zeilenbreite/-abstand | 0,04 mm/0,04 mm |
Oberflächenveredelung | Galvanisieren Sie Ni/Au (Flash-Gold/Weichgold/Hartgold), ENIG, HASL, Immersionszinn, OSP |
Umrissherstellung | Gestanzt, Lasergeschnitten, CNC-Fräsen, V-Rillung |
Loch bis Kante (hartes Werkzeug/gestanzt) | ±0,1/±0,2 mm |
Kante an Kante (hartes Werkzeug/gestanzt) | ±0,05/±0,2 mm |
Schaltung zur Kante (hartes Werkzeug/gestanzt) | ±0,07/±0,2 mm |
Produktkapazität für Leiterplattenbestückung (SMT).
SMT-Kapazität | |
SMT-Artikel | Kapazität |
Leiterplatte max. Größe | 510 mm * 1200 mm (SMT) |
Chip-Komponente | 0201, 0402, 0603, 0805, 1206 Paket |
Min. Pin-Platz des IC | 0,1 mm |
Min. Raum von BGA | 0,1 mm |
Maximale Präzision der IC-Montage | ±0,01 mm |
Montagekapazität | ≥8 Millionen Piots/Tag |
DIP-Kapazität | 6 DIP-Produktionslinien |
Montagetests | Brückentest, AOI-Test, Röntgentest, ICT (In Circuit Test), FCT (Functional Circuit Test) |
| Stromtest, Spannungstest, Hochtemperatur- und Niedertemperaturtest, Fallschlagtest, Alterungstest, Wasserdichtigkeitstest, Auslaufsicherheitstest usw. Je nach Anforderung können verschiedene Tests durchgeführt werden. |

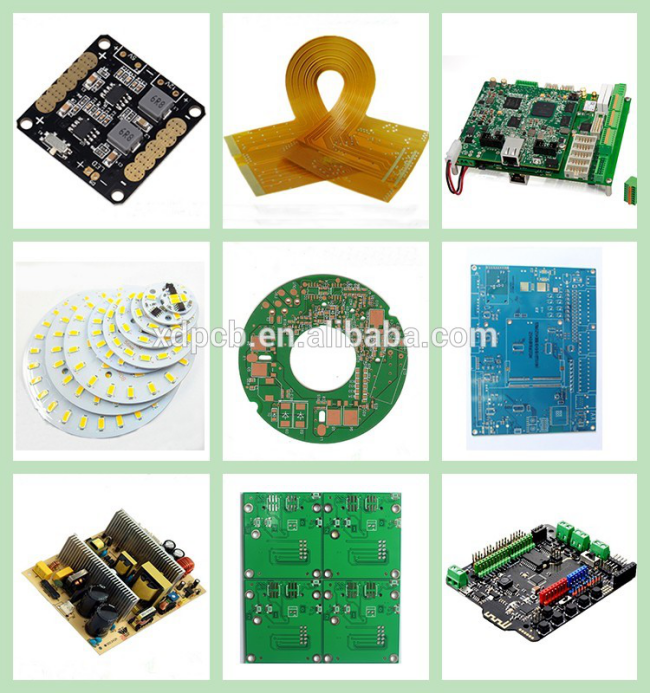

Verwandte Produkte
Hochwertige Leiterplatten, FPC und PCBA!

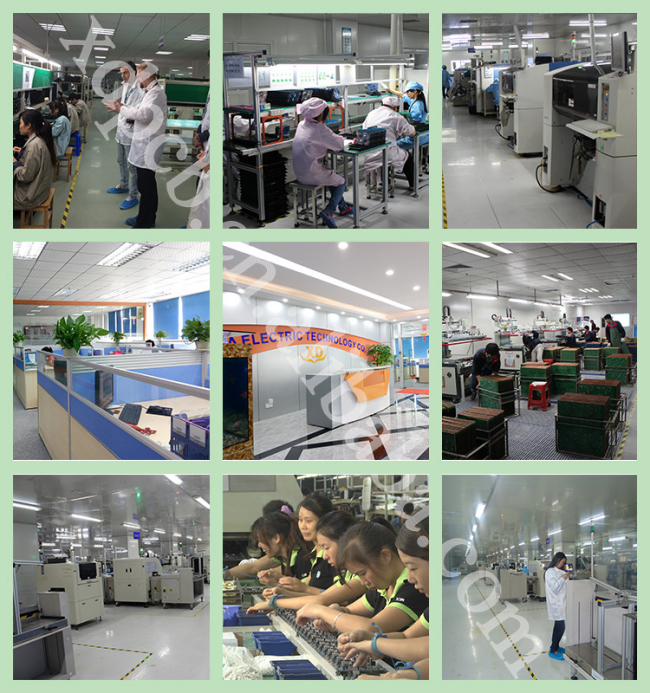

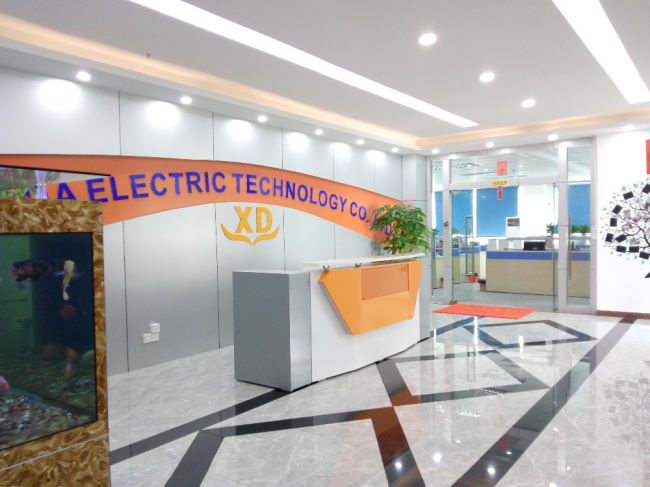

Ansicht der Fabrik
Kundenbesuch:
Ausstellungsshow:
FAQ
F1: Sind Sie eine Fabrik oder ein Handelsunternehmen?
A: XingDa ist ein PCB/FPC/PCBA-Hersteller/eine Fabrik. Wir sind seit 9 Jahren auf Leiterplatten/Leiterplatten spezialisiert.
F2: Ist meine PCB-Datei sicher, wenn ich sie zur Fertigung an Sie sende?
A: Wir respektieren die Designautorität des Kunden und werden ohne Ihre Erlaubnis niemals Leiterplatten für jemand anderen herstellen. NDA ist akzeptabel.
F3: Welche Zahlung akzeptieren Sie?
A: TT/Western Union/Paypal/Unistream.
F4: Wie versenden Sie?
A: 1. Wir haben einen eigenen Spediteur, der Waren per DHL, UPS, FEDEX, TNT und EMS versendet.
2. Wenn Sie einen eigenen Spediteur haben, können wir mit diesem zusammenarbeiten.
F5: Wie wäre es mit dem MOQ?
A: Für Leiterplatte: 1 Stk
Für PCBA: 1 Stück
F6: Was ist Ihr Hauptmarkt?
A: Europa, USA, Brasilien, Russland, Türkei, Australien, Singapur ...
Verpackung & Versand
4. Durch den Spediteur des Kunden
5. Zahlung bevorzugt – T/T, Western Union (HSBC)
Bei Bedarf oder Fragen können Sie mich jederzeit kontaktieren. Sie können mir eine E-Mail oder eine Anfrage über Alibaba senden. Danke schön.
