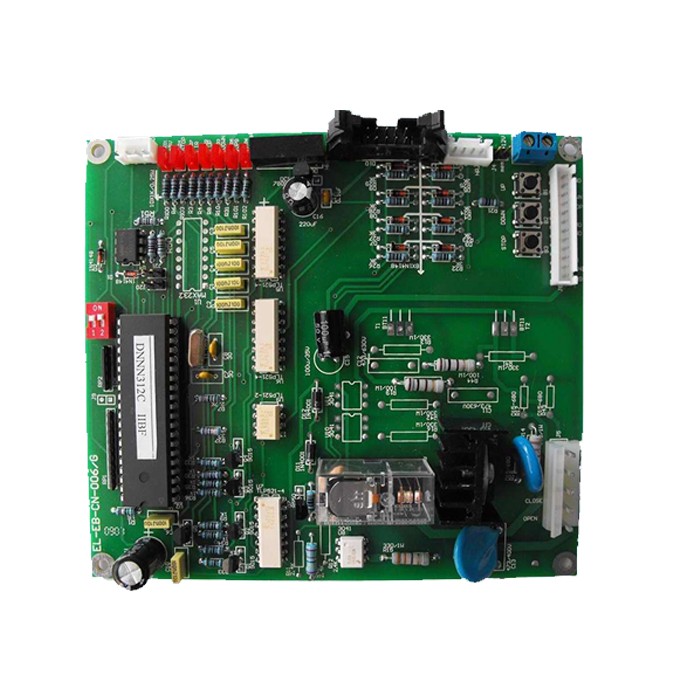

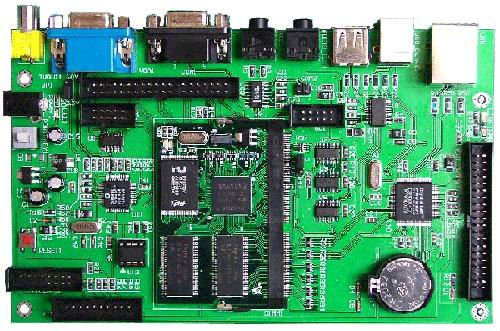

Высокочастотная 6-слойная сборка печатной платы для медицинской печатной платы

PCBA25120743
медицинские печатные платы, сборка печатных плат, печатные платы, обслуживание печатных плат PCBgate специализируется на производстве высококачественных печатных плат в сборе, которые можно эффективно использовать в различных видах медицинских приложений. Особенно PCBA управления медицинскими переключателями. Мы прекрасно понимаем требования к диагностическим системам, которым необходимы точность, оперативность и высокая производительность. Таким образом, наши стандартные, а также индивидуальные печатные платы могут полностью соответствовать современному медицинскому оборудованию и приложениям.
минимальный заказ
1 кусок
Оригинальное происхождение
Шэньчжэнь
количество:
$2.00 / кусок
Невозможно отправить по адресу доставки, пожалуйста, свяжитесь с нами
отправить контакт
добавить в корзину
Купить сейчас
Все продукты
captcha
  • Вы можете загрузить не более 1 прикрепленного файла
  • Поддерживаемые форматы: PDF,JPG,PNG,EXCEL,WORD,STP,IGS,DWG,DXF,PDF,STEP
  • Размер загружаемого файла не должен превышать 10 МБ.
  • Высокочастотная 6-слойная сборка печатной платы для медицинской печатной платы

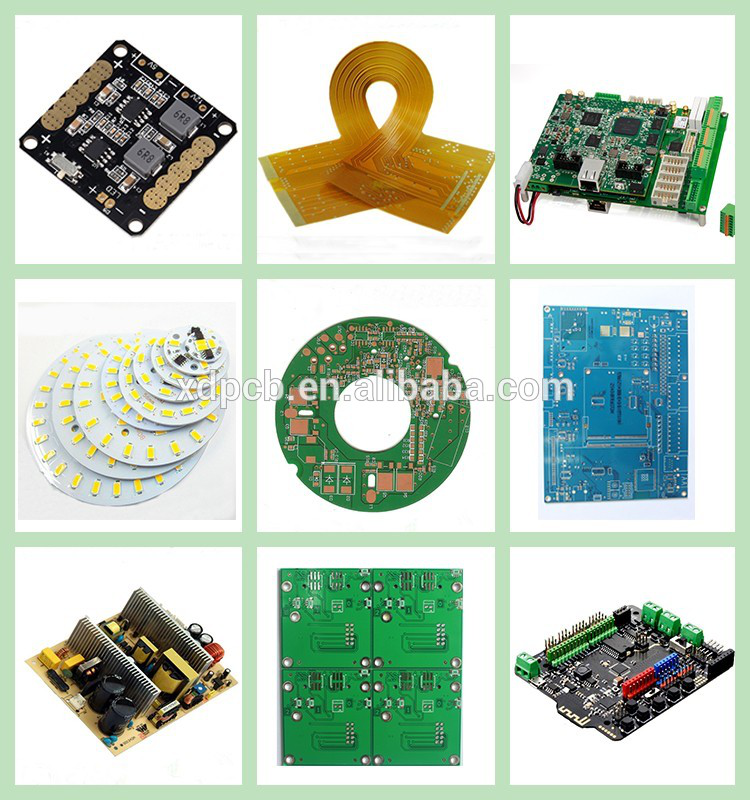

    Введение в печатную плату

    Емкость продукта печатной платы

    Элемент

    Спецификация

    Материал

    FR-4, FR1, CEM-1, CEM-3, алюминий, керамика, ламинат с металлической основой и т. д. Также производит печатные платы Crockery, Taconic, Rogers и т. д.

    Примечания

    Доступен высокий Tg CCL (Tg>=170 ℃)

    Толщина отделочной доски

    0,2 мм-6,00 мм (8-126 мил)

    Поверхностная обработка

    Золотой палец (> = 0,13 мкм), иммерсионное золото (0,025-0075 мкм), золотое покрытие (0,025-3,0 мкм), HASL (5-20 мкм), OSP (0,2-0,5 мкм)

    Форма

    Фрезерование, пуансон, V-образный вырез, фаска

    Обработка поверхности

    Паяльная маска (черная, зеленая, белая, красная, синяя, толщина> = 12 мкм, блок, BGA)

    Шелкография (черный, желтый, белый)

    Отслаивающаяся маска (красная, синяя, толщина> = 300 мкм)

    Минимальное ядро

    0,075 мм (3 мил)

    Толщина меди

    1/2 унции мин; максимум 12 унций

    Минимальная ширина трассировки и межстрочный интервал

    0,075 мм/0,1 мм (3 мил/4 мил)

    Минимальный диаметр отверстия для сверления с ЧПУ

    0,1 мм (4 мил)

    Минимальный диаметр отверстия для перфорации

    0,6 мм (35 мил)

    Самый большой размер панели

    2000мм * 700мм

    Положение отверстия

    +/-0,075 мм (3 мил) Сверление с ЧПУ

    Ширина проводника (Вт)

    +/- 0,05 мм (2 мил) или +/- 20% от оригинала

    Диаметр отверстия (H)

    ПТХЛ: +/- 0,075 мм (3 мил)

    Без PTHL: +/- 0,05 мм (2 мил)

    Контур допуска

    +/-0,1 мм (5 мил) Фрезерование с ЧПУ

    Деформация и поворот

    0,70%

    Сопротивление изоляции

    10 Ком-20 МОм

    Проводимость

    <50 Ом<50 Ом

    Испытательное напряжение

    10-300В

    Размер панели

    110 х 100 мм (мин)

    2000 х 700 мм (макс.)

    Несовпадение слоев

    4 слоя: 0,15 мм (6 мил) макс.

    6 слоев: 0,25 мм (10 мил) макс.

    Минимальное расстояние между краем отверстия и схемой внутреннего слоя

    0,25 мм (10 мил)

    Минимальное расстояние между контуром платы и схемой внутреннего слоя

    0,25 мм (10 мил)

    Допуск на толщину доски

    4 слоя: +/- 0,13 мм (5 мил)

    Сборка печатной платы (SMT) Емкость продукта

    SMT емкость

    Пункт СМТ

    Емкость

    Печатная плата Макс. размер

    510 мм*1200 мм (СМТ)

    Чип-компонент

    01005,0201, 0402, 0603, 0805, 1206 упаковка

    Мин.контактное пространство IC

    0,1 мм

    Максимальная точность сборки микросхемы

    ±0,01 мм

    Монтажная мощность

    ≥8 миллионов пионов/день

    DIP-емкость

    6 производственных линий ДИП

    Тестирование сборки

    Испытание моста, испытание AOI, рентгеновское испытание, ICT (тест в цепи)

    FCT (тест функциональной цепи)

    Испытание на ток, испытание на напряжение, испытание на высокую и низкую температуру, испытание на удар при падении, испытание на старение, испытание на водонепроницаемость, испытание на герметичность и т. д. Различные испытания могут быть выполнены в соответствии с вашими требованиями.





    Контроль качества

    Клиенты посещают нашу фабрику

    Выставка-шоу:

    Мюнхенская выставка и Москва:

    Российская выставка:

    В1: вы фабрика или торговая компания?

    Ответ: Компания Xing Da Electronic Technology Co., ltd является ведущим производителем печатных плат и печатных плат OEM в Китае с более чем 14-летним богатым опытом. Наша цель — «Единое обслуживание, умное производство, упрощающее ваше производство».

    В2: Что необходимо для предложения?

    А:1. печатная плата и ФПК

    Нам нужны файлы Gerber и спецификация для предложения.

    2. PCBA (= PCBA+компоненты + сборка)

    Для PCBA отправьте файлы Gerber, спецификацию и список комплектаций по заводской цене.

    В3: Безопасны ли мои файлы печатной платы или печатной платы, если я отправлю их вам на производство?

    О: Мы уважаем полномочия заказчика по проектированию и никогда не будем производить печатные платы или печатные платы для кого-либо без вашего разрешения. Мы никогда не передаем документы клиентов третьим лицам. Соглашение о неразглашении приемлемо.

    В4: какую оплату вы принимаете?

    А: Т/Т, Западное соединение, ПайПал, Л/К, кредитная карта, чек, другие

    В5: какой у вас способ доставки?

    О: 1. У нас есть собственные экспедиторы для доставки товаров по конкурентоспособной цене через DHL, UPS, FEDEX, TNT,EMS и т. д. Мы также можем организовать доставку по морю или воздуху в зависимости от ваших конкретных требований».

    2. Если у вас есть собственный экспедитор, мы можем с ним сотрудничать.

    В6: Как насчет минимального заказа?

    О: минимального заказа нет. Мы можем производить прототипы, небольшие заказы или большие объемы.

    Номер модели: PCBA
  • Тип: многослойная печатная плата
  • Место происхождения: Гуандун, Китай.
  • Фирменное наименование: Син Да
  • Количество слоев: 1-38
  • Базовый материал: FR-4
  • Толщина меди: 1 унция
  • Толщина платы: 0,2-6,00 мм (8-126 мил)
  • Мин. Размер отверстия: 0,25 мм
  • Мин. Ширина линии: 0,1 мм (Flash Gold)/0,15 мм (HASL)
  • Мин. Межстрочный интервал: 1/2 унции. Медь 0,003 дюйма +/- 0,0005 дюйма (0,0762 мм)
  • Поверхностная обработка:HASL
  • Размер доски: другое
  • Контроль импеданса: +/- 10%
  • Сервис: Комплексное обслуживание
  • Деформация и скручивание: 0,75%
  • Стандарт печатной платы: IPC-A-610 E Класс II-III
  • Допуск отверстия: PTH: ± 0,075, NTPH: ± 0,05.
  • Паяльная маска:Зеленая. Красный. Синий. Белый. Черный.Желтый
  • Товар: ПКБА
  • Допуск контура: +/- 0,1 мм (5 мил) с ЧПУ
  • Максимальный размер панели: 1200*600 мм

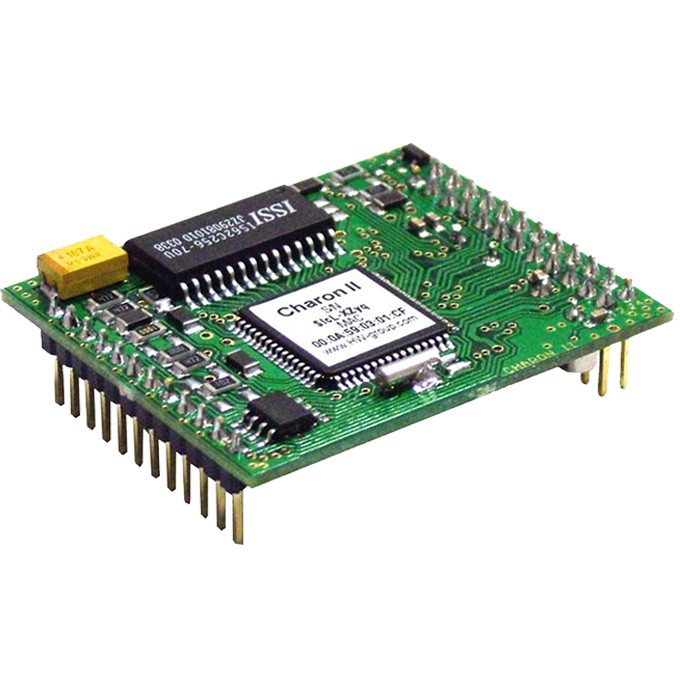

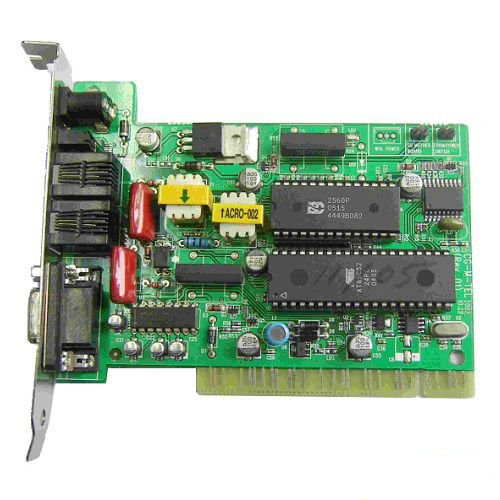

  • Название продукта: Электронная плата

OEM производители печатных плат lcd pcba

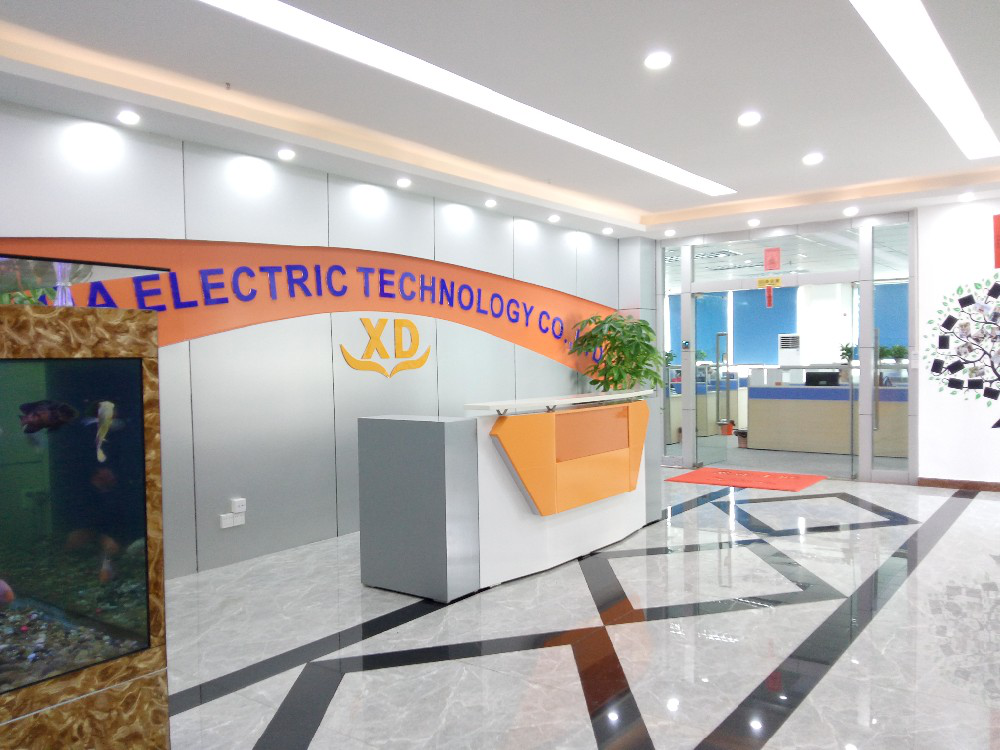

Добро пожаловать в компанию XingDa Electric Technology Co., Ltd.

Компания Xindasing Electric Technology Co., Ltd.

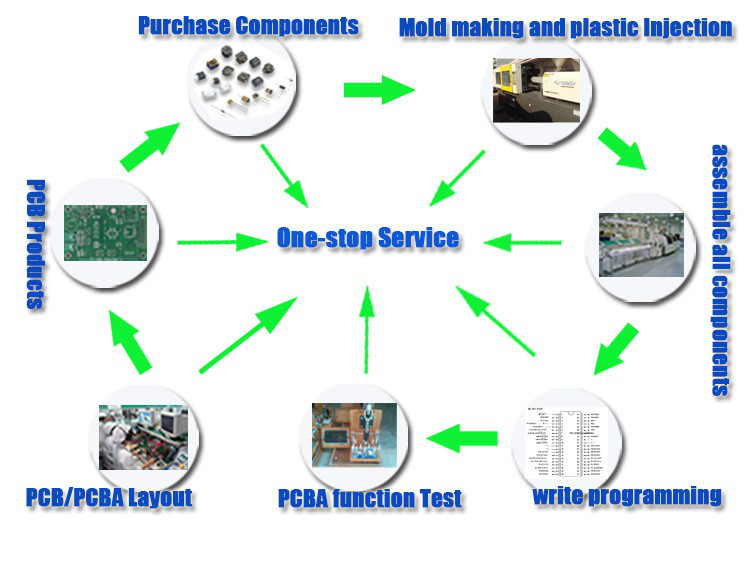

Наши услуги

Мы можем предоставить комплексное обслуживание:

1. Печатные платы.

2. Электронный тест.

3.Закупка электронных компонентов.

4. Сборка печатной платы: доступна на SMT, BGA, DIP.

5. Функция печатной платытест.

6. Корпуссборка.

Емкость продукта печатной платы

Производственные мощности печатных плат

Элемент

Спецификация

Материал

ФР-4,ФР1,ФР2; CEM-1, CEM-3, Роджерс,Тефлон, Арлон, алюминиевая основа, медная основа, керамика, посуда и т. д.

Примечания

Доступен CCL с высоким Tg(Тг>=170)

Толщина отделочной доски

0,2 мм-6,00 мм (8-126 мил)

Поверхностная обработка

Золотой палец (> = 0,13 мкм), иммерсионное золото (0,025-0075 мкм), золотое покрытие (0,025-3,0 мкм), HASL (5-20 мкм), OSP (0,2-0,5 мкм)

Форма

Маршрутизация,Ударить кулаком,V-образный вырез,Фаска

Обработка поверхности

Паяльная маска (черная, зеленая, белая, красная, синяя, толщина> = 12 мкм, блок, BGA)

Шелкография (черный, желтый, белый)

Отслаивающаяся маска (красная, синяя, толщина> = 300 мкм)

Минимальное ядро

0,075 мм (3 мил)

Толщина меди

1/2 унции мин; максимум 12 унций

Минимальная ширина трассировки и межстрочный интервал

0,075 мм/0,075 мм(3мил/3 мил)

Минимальный диаметр отверстия для сверления с ЧПУ

0,1 мм (4 мил)

Минимальный диаметр отверстия для перфорации

0,6 мм (35 мил)

Самый большой размер панели

610 мм * 508 мм

Положение отверстия

+/-0,075 мм (3 мил) Сверление с ЧПУ

Ширина проводника (Вт)

+/- 0,05 мм (2 мил) или +/- 20% от оригинала

Диаметр отверстия (H)

ПТХЛ: +/- 0,075 мм (3 мил)

Без PTHL: +/- 0,05 мм (2 мил)

Контур допуска

+/- 0,1 мм(4мил)Маршрутизация с ЧПУ

Деформация и поворот

0,70%

Сопротивление изоляции

10 Ком-20 МОм

Проводимость

<50 Ом<50 Ом

Испытательное напряжение

10-300В

Размер панели

110 х 100 мм (мин)

660 х 600 мм (макс.)

Несовпадение слоев

4 слоя: 0,15 мм (6 мил) макс.

6 слоев: 0,25 мм (10 мил) макс.

Минимальное расстояние между краем отверстия и схемой внутреннего слоя

0,25 мм (10 мил)

Минимальное расстояние между контуром платы и схемой внутреннего слоя

0,25 мм (10 мил)

Допуск на толщину доски

4 слоя: +/- 0,13 мм (5 мил)

Гибкая печатная платаЕмкость продукта

Техническая спецификация ФПК

Предметы

Возможности

Слои

FPC: от 1 до 6 слоев, Rigid Flex: от 2 до 10 слоев.

Обычные базовые материалы

Каптон, полиимид (ПИ), полиэстер (ПЭТ), FR4

Толщина базовой меди

От 1/3 унции до 8 унций

Обычная толщина основного материала

от 12,5 мкм до 50 мкм (ФПК)

От 0,1 мм до 3,2 мм (жесткий)

Обычная толщина покрытия

от 27 до 50 мкм

Обычная толщина клея

от 12 до 25 мкм

Слепые или закопанные переходы

Да

Контроль импеданса

Да

Мин. Ширина линии/интервал

0,04 мм/0,04 мм

Отделка поверхности

Гальваника Ni/Au (мягкое золото/мягкое золото/твердое золото), ENIG, HASL, погружной олово, OSP

Изготовление контуров

Высечка, лазерная резка, фрезеровка на станке с ЧПУ, V-образная насечка

От отверстия до края (твердый инструмент/высечка)

±0,1/±0,2 мм

От края до края (твердый инструмент/высечка)

±0,05/±0,2 мм

Цепь до края (твердый инструмент/высечка)

±0,07/±0,2 мм

Сборка печатной платы (SMT) Емкость продукта

SMT емкость

Пункт СМТ

Емкость

Печатная плата Макс. размер

510 мм*1200мм(СМТ)

Чип-компонент

0201,0402,0603,0805, 1206упаковка

Мин.контактное пространство IC

0,1 мм

Мин. пространство BGA

0,1 мм

Максимальная точность сборки микросхемы

±0,01мм

Монтажная мощность

≥8 миллионов пиотов/день

DIP-емкость

6 производственных линий ДИП

Тестирование сборки

Тест моста, тест AOI, рентгеновский тест, ICT (тест внутри цепи), FCT (тест функциональной цепи)


FCT (тест функциональной цепи)

Испытание на ток, испытание на напряжение, испытание на высокую и низкую температуру, испытание на удар при падении, испытание на старение, испытание на водонепроницаемость, испытание на герметичность и т. д. Различные испытания могут быть выполнены в соответствии с вашими требованиями.

Сопутствующие товары

ПриветххвопросКачественные печатные платы, FPC и PCBA!

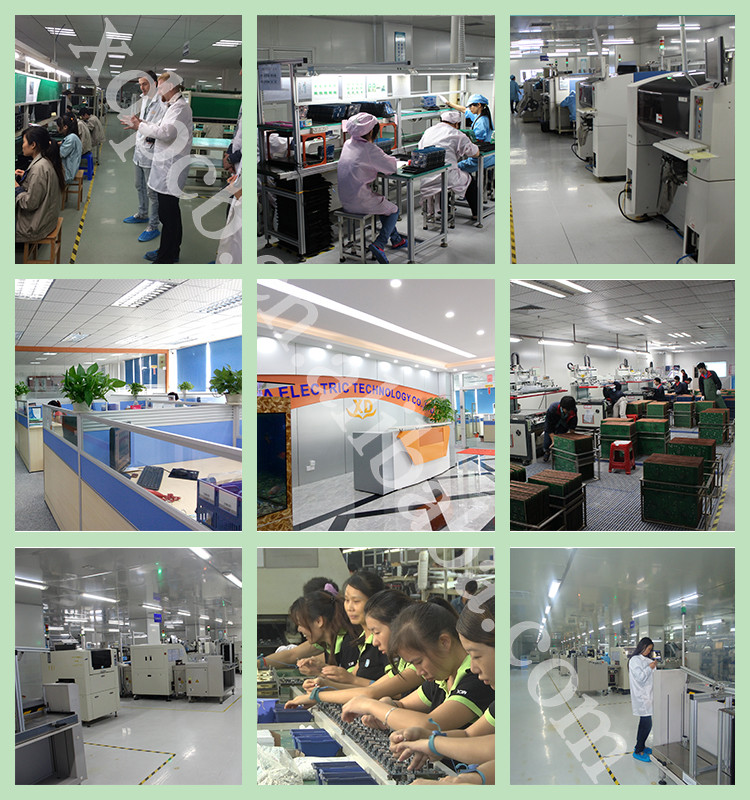

Вид на завод

Посещение клиента

Выставка-шоу:

Часто задаваемые вопросы

В1: вы фабрика или торговая компания?

О: XingDa является производителем/фабрикой печатных плат/FPC/PCBA. Мы специализируемся на печатных платах/платах для печатных плат для9годы.

В2: Безопасен ли мой файл печатной платы, если я отправлю его вам на производство?

О: Мы уважаем полномочия заказчика по проектированию и никогда не будем производить печатные платы для кого-либо без вашего разрешения. Соглашение о неразглашении приемлемо.

вопрос3:Какую оплату вы принимаете?

О: TT/Western Union/Paypal/Unistream.

вопрос4: Какой у вас способ доставки?

О: 1. У нас есть собственный экспедитор для доставки товаров через DHL, UPS, FEDEX, TNT,EMS.

2. Если у вас есть собственный экспедитор, мы можем с ним сотрудничать.

Q5: Как насчет минимального заказа?

A: Для печатной платы: 1 шт.

Для печатной платы: 1 шт.

В6: Каков ваш основной рынок?

О: Европа, США, Бразилия, Россия, Турция, Австрия, Сингапур...
