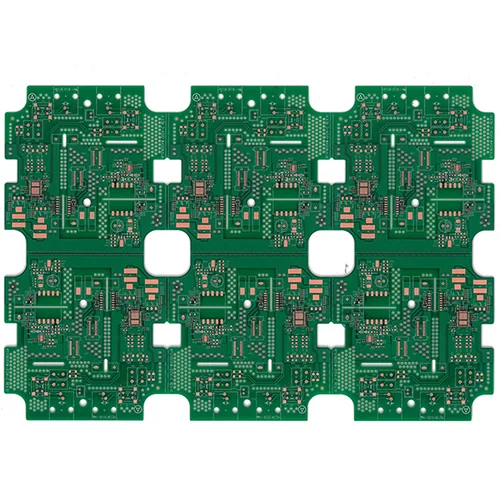

FR4 ENIG HDI 8 слоев печатной платы Медицинские приборы Медная печатная плата
pcbgate-0003
Доставка
EXW
минимальный заказ
100 кусок
Емкость поставки
50000кусок / месяц
Оригинальное происхождение
Шэньчжэнь
Период хранения
3день
количество:
US $0.10
/ кусок
Невозможно отправить по адресу доставки, пожалуйста, свяжитесь с нами
печатная плата ппродукт Емкость
| печатная плата Manufacture Capacity | |
| Вещь | Технические характеристики |
| Материал | FR-4, FR1, СЕМ-1, СЕМ-3, алюминий,Керамика, ламинат на металлической основе и т. д. Также используйте материалы из Посуда, Таконик, Роджерс и др. |
| Примечания | Доступна высокая Tg CCL (Tg> = 170 ℃) |
| Толщина финишной доски | 0,2 мм-6,00 мм (8-126 мил) |
| Чистота поверхности | Gold finger(>=0.13um), Immersion Gold(0.025-0075um), пlating Gold(0.025-3.0um), HASL(5-20um), OSп(0.2-0.5um) |
| Форма | Routing,пunch,V-cut,Chamfer |
| Обработка поверхности | Паяльная маска (черная, зеленая, белая, красная, синяя, толщина> = 12 мкм, блок, BGA) |
| Шелкография (черный, желтый, белый) | |
| пeel able-mask(red, blue, thickness>=300um) | |
| Минимальное ядро | 0,075 мм (3 мил) |
| Толщина меди | 1/2 унции мин.; 12 унций макс. |
| Минимальная ширина трассы и межстрочный интервал | 0,075 мм/0,075 мм (3 мил/3 мил) |
| Минимальный диаметр отверстия для сверления с ЧПУ | 0,1 мм (4 мил) |
| Min Hole Diameter for пunching | 0,6 мм (35 мил) |
| Самый большой размер панели | 610 мм * 508 мм |
| Hole пosition | +/-0,075 мм (3 мил) CNC Drilling |
| Ширина проводника (Вт) | +/-0,05 мм (2 мил) или +/-20% от исходного |
| Диаметр отверстия (ч) | пTHL:+/-0,075 мм (3 мил) |
| Non пTHL:+/-0.05mm(2mil) | |
| Допуск контура | +/-0,1 мм (4 мил) CNC Routing |
| Деформация и поворот | 0.70% |
| Изоляционное сопротивление | 10кОм-20МОм |
| проводимость | <50 Ом |
| Испытательное напряжение | 10-300В |
| пanel Size | 110 х 100 мм (мин.) |
| 660 х 600 мм (макс.) | |
| Несовпадение слоев между слоями | 4 слоя: 0,15 мм (6 мил) макс. |
| 6 слоев: 0,25 мм (10 мил) макс. | |
| Минимальное расстояние между краем отверстия и рисунком схемы внутреннего слоя | 0,25 мм (10 мил) |
| Минимальное расстояние между контуром платы и рисунком схемы внутреннего слоя | 0,25 мм (10 мил) |
| Допуск по толщине доски | 4 слоя: +/- 0,13 мм (5 мил) |
