  Introduzione al PCBgate





  Capacità del prodotto PCB



  Articolo	Specifica
  Materiale	FR-4, FR1, CEM-1, CEM-3, alluminio, ceramica, laminato con supporto in metallo, ecc. Realizza anche stoviglie, Taconic, PCB Rogers ecc.
  Osservazioni	È disponibile CCL ad alta Tg (Tg>=170 ℃)
  Spessore del pannello di finitura	0,2 mm-6,00 mm (8 mil-126 mil)
  Finitura superficiale	Dito d'oro (>=0,13um), Oro per immersione (0,025-0075um), Placcatura in oro (0,025-3,0um), HASL (5-20um), OSP (0,2-0,5um)
  Forma	Fresatura, punzonatura, taglio a V, smusso
  Trattamento superficiale	Maschera per saldatura (nera, verde, bianca, rossa, blu, spessore>=12um, Blocco, BGA)
  	Serigrafia (nero, giallo, bianco)
  	Maschera staccabile (rosso, blu, spessore> = 300um)
  Nucleo minimo	0,075 mm (3 mil)
  Spessore del rame	1/2 oncia minima; 12 once massimo
  Larghezza minima della traccia e interlinea	0,075 mm/0,1 mm (3 mil/4 mil)
  Diametro minimo del foro per foratura CNC	0,1 mm (4 mil)
  Diametro minimo del foro per la punzonatura	0,6 mm (35 mil)
  Dimensione del pannello più grande	2000 mm*700 mm
  Posizione del foro	Foratura CNC +/- 0,075 mm (3 mil).
  Larghezza conduttore (W)	+/-0,05 mm(2mil) o +/-20% dell'originale
  Diametro del foro (H)	PTHL:+/-0,075 mm(3 mil)
  	Non PTHL: +/- 0,05 mm (2 mil)
  Tolleranza di contorno	Fresatura CNC da +/- 0,1 mm (5 mil).
  Deformazione e torsione	0,70%
  Resistenza di isolamento	10Kohm-20Mohm
  Conduttività	<50ohm<50ohm
  Prova di tensione	10-300 V
  Dimensioni del pannello	110 x 100 mm (minimo)
  	2000 x 700 mm (massimo)
  Registrazione errata del livello	4 strati: 0,15 mm (6 mil) massimo
  	6 strati: 0,25 mm (10 mil) massimo
  Distanza minima tra il bordo del foro e il modello del circuito di uno strato interno	0,25 mm (10 mil)
  Distanza minima tra il contorno della scheda e lo schema del circuito di uno strato interno	0,25 mm (10 mil)
  Tolleranza sullo spessore del pannello	4 strati: +/- 0,13 mm (5 mil)

  Capacità del prodotto assemblaggio PCB (SMT).

  Capacità SMT
  Articolo SMT	Capacità
  PCBmax. misurare	510mm*1200mm(SMT)
  Componente del chip	Pacchetto 01005,0201, 0402, 0603, 0805, 1206
  Spazio minimo dei pin dell'IC	0,1 mm
  Massima precisione dell'assemblaggio del circuito integrato	±0,01 mm
  Capacità di assemblaggio	≥8 milioni di pip/giorno
  Capacità DIP	6 linee di produzione DIP
  Test di assemblaggio	Test ponte, test AOI, test a raggi X, ICT (test in circuito)
  FCT (test del circuito funzionale)	Test di corrente, test di tensione, test ad alta e bassa temperatura, test di caduta, test di invecchiamento, test di impermeabilità, test di tenuta, ecc. È possibile eseguire test diversi in base alle proprie esigenze.





  Controllo di qualità





  I clienti visitano la nostra fabbrica



  Spettacolo espositivo:

  Fiera di Monaco e Mosca:



  Mostra russa:







  Q1: sei una fabbrica o una società commerciale?

  A: Xing Da Electronic Technology Co., ltd è il principale produttore OEM di PCB e PCBA in Cina con oltre 14 anni di esperienza. Il nostro obiettivo è"Servizio One-Stop, produzione intelligente, semplificazione della produzione".

  Q2: Cosa è necessario per il preventivo?

  R:1. PCB e FPC

  Abbiamo bisogno dei file Gerber e delle specifiche per il preventivo

  2. PCBA (= componenti PCBA+ + assemblaggio)

  Per PCBA, inviare file Ger ber, specifiche ed elenco distinta base per il prezzo di fabbrica.

  Q3: I miei file PCB o PCBA sono sicuri se te li invio per la produzione?

  R: Rispettiamo l'autorità di progettazione del cliente e non produrremo mai PCB o PCBA per qualcun altro senza il tuo permesso. Non condividiamo mai i documenti dei clienti con terze parti. La NDA è accettabile.

  Q4: Quale pagamento accetti?

  A: T/T, Western Union, PayPal, L/C, carta di credito, assegno, altro

  Q5: qual è il tuo metodo di spedizione?

  R: 1. Abbiamo i nostri spedizionieri per spedire merci a prezzi competitivi tramite DHL, UPS, FEDEX, TNT, EMS ecc. Possiamo anche organizzare spedizioni via mare o via aerea a seconda delle vostre esigenze specifiche."

  2. Se hai il tuo spedizioniere, possiamo collaborare con loro.

  Q6: Che ne dici del MOQ?

  R: Non esiste un MOQ. Possiamo produrre prototipi, piccoli ordini o grandi volumi.

  Numero di modello: PCBA
• Tipo: PCB elettronica intelligente
• Luogo di origine: Guangdong, Cina
• Marchio:xingda
• Tipo di fornitore:fabbrica
• Maschera di saldatura: verde. Rosso. Blu. Bianco. Nero....
• Componenti: marchio di componenti originali al 100%.
• Servizio: servizio di produzione OEM One-stop
• Dimensione massima del pannello: 1200*600 mm
• Certificato:ISO9001
• Materiale:FR-4/alluminio/ceramica/cem-3/FR-1
• Articolo: assemblaggio PCB OEM/ODM
• serigrafia: bianco/rosso
• Spessore del rame: 1 oncia
• minimo Dimensione del foro: 0,25 mm

Benvenuti a XingDa Electric Technology Co., Ltd

Xindaxing Electric Technology Co.,LTd

I nostri servizi

Possiamo fornire un servizio unico:

1. Circuiti stampati PCB.

2. E-test.

3.Acquisto componenti elettronici.

4. Assemblaggio PCB: disponibile su SMT, BGA, DIP.

5. Test funzionale PCBA.

6. Assemblaggio della custodia.

Capacità del prodotto assemblaggio PCB (SMT).

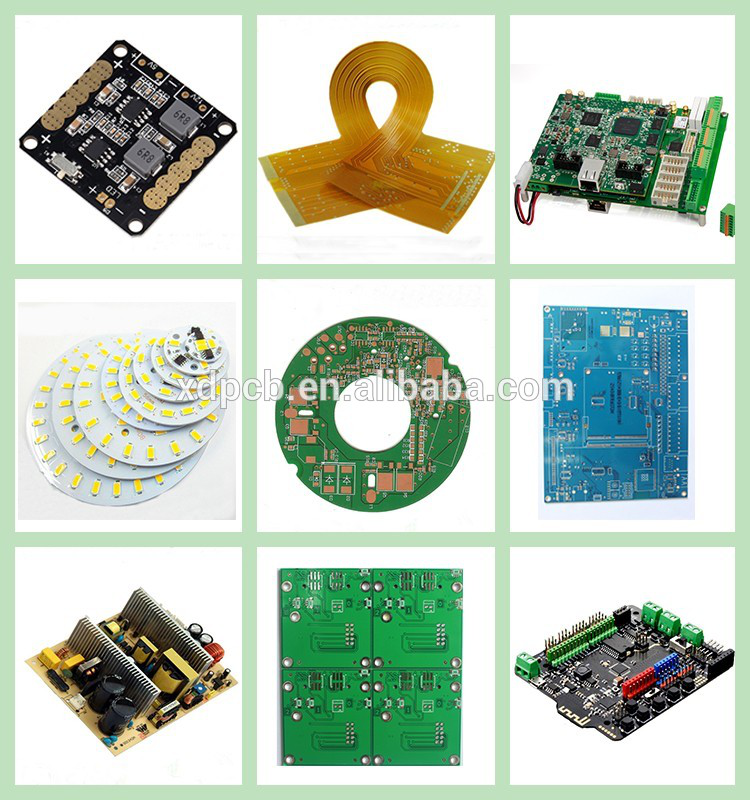

Prodotti correlati

CIAOghQqualità PCB, FPC e PCBA!

Veduta della fabbrica

Cliente in visita

Spettacolo espositivo:

Domande frequenti

Q1: sei una fabbrica o una società commerciale?

R: XingDa è un produttore/fabbrica di PCB/FPC/PCBA. Siamo specializzati nella produzione di schede PCB/PCB10anni.

Q2: Il mio file PCB è sicuro se te lo invio per la produzione?

R: Rispettiamo l'autorità di progettazione del cliente e non produrremo mai PCB per qualcun altro senza il tuo permesso. La NDA è accettabile.

Q3:Che pagamento accetti?

R: TT/Western Union/Paypal/Unistream.

Q4: Qual è il tuo modo di spedizione?

A: 1. Abbiamo il nostro spedizioniere per spedire le merci tramite DHL, UPS, FEDEX, TNT, EMS.

2. Se hai il tuo spedizioniere, possiamo collaborare con loro.

Q5: Che ne dici del MOQ?

A: Per PCB: 1 pz

Per PCBA: 1 pz

Imballaggio e spedizione
