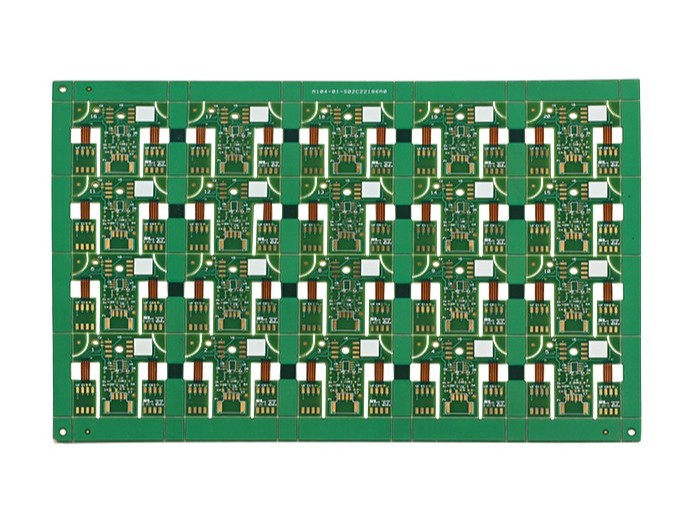

FR4 HDI-plattierte Gold-2-Lagen-Multilayer-Leiterplatte für die Militärindustrie für die Kommunikation für Automobilschaltungen
XD-06
Lieferung
EXW
Mindestbestellung
100 stück
Verfügbarkeit
50000stück / Monat
Ursprünglicher Herkunftsort
Shenzhen
Vorlaufzeit
3Ein Tag
Menge:
US $0.10
/ stück
Versand an Lieferadresse nicht möglich, bitte Feedback an uns
LeiterplattePProdukt Kapazität
| Leiterplatte Manufacture Capacity | |
| Artikel | Spezifikation |
| Material | FR-4, FR1, CEM-1, CEM-3, Aluminium,Keramik, metallbeschichtetes Laminat usw. Verwenden Sie auch Materialien aus Geschirr, Taconic, Rogers etc. |
| Bemerkungen | CCL mit hoher Tg ist verfügbar (Tg>=170℃) |
| Fertige Brettstärke | 0,2 mm-6,00 mm (8 mil-126 mil) |
| Oberflächenveredlung | Goldfinger (> = 0,13 um), Immersionsgold (0,025-0075 um), Beschichtungsgold (0,025-3,0 um), HASL (5-20 um), OSP (0,2-0,5 um) |
| Form | Fräsen, Stanzen, V-Schnitt, Fase |
| Oberflächenbehandlung | Lötmaske (schwarz, grün, weiß, rot, blau, Dicke> = 12 um, Block, BGA) |
| Siebdruck (schwarz, gelb, weiß) | |
| Abziehbare Maske (rot, blau, Dicke> = 300 um) | |
| Minimaler Kern | 0,075 mm (3 mil) |
| Kupferdicke | 1/2 Unze min; 12 Unzen max |
| Min. Leiterbahnbreite und Zeilenabstand | 0,075 mm/0,075 mm (3 mil/3 mil) |
| Min. Lochdurchmesser für CNC-Bohren | 0,1 mm (4 mil) |
| Min. Lochdurchmesser zum Stanzen | 0,6 mm (35 mil) |
| Größte Plattengröße | 610 mm * 508 mm |
| Lochposition | +/-0,075 mm (3 mil) CNC Drilling |
| Leiterbreite (W) | +/-0,05 mm (2 mil) oder +/-20 % des Originals |
| Lochdurchmesser (H) | PTHL:+/-0,075 mm (3 mil) |
| Nicht PTHL: +/- 0,05 mm (2 mil) | |
| Konturtoleranz | +/-0,1 mm (4 mil) CNC Routing |
| Warp & Twist | 0.70% |
| Isolationswiderstand | 10Kohm-20Mohm |
| Leitfähigkeit | <50 Ohm |
| Prüfspannung | 10-300 V |
| Panelgröße | 110 x 100 mm (Min.) |
| 660 x 600 mm (max.) | |
| Layer-Layer-Fehlregistrierung | 4 Schichten: 0,15 mm (6 mil) max |
| 6 Schichten: 0,25 mm (10 mil) max | |
| Mindestabstand zwischen Lochrand und Schaltungsmuster einer inneren Schicht | 0,25 mm (10 mil) |
| Minimaler Abstand zwischen Platinenumriss und Schaltungsmuster einer inneren Schicht | 0,25 mm (10 mil) |
| Plattendickentoleranz | 4 Schichten: +/- 0,13 mm (5 mil) |
