mehrschichtige HDI-Leiterplatte

FR4 HDI-plattierte Gold-2-Lagen-Multilayer-Leiterplatte für die Militärindustrie für die Kommunikation für Automobilschaltungen

XD-04
Lieferung
EXW
Mindestbestellung
100 stück
Verfügbarkeit
50000stück / Monat
Ursprünglicher Herkunftsort
Shenzhen
Vorlaufzeit
3Ein Tag
Menge:
US $0.10 / stück
Versand an Lieferadresse nicht möglich, bitte Feedback an uns
Kontakt senden
in den Warenkorb legen
Kaufe jetzt
Alle Produkte
captcha
  • Sie können höchstens 1 Anhang hochladen
  • Unterstützte Formate: PDF,JPG,PNG,EXCEL,WORD,STP,IGS,DWG,DXF,PDF,STEP
  • Die Größe der hochgeladenen Datei sollte 10 MB nicht überschreiten

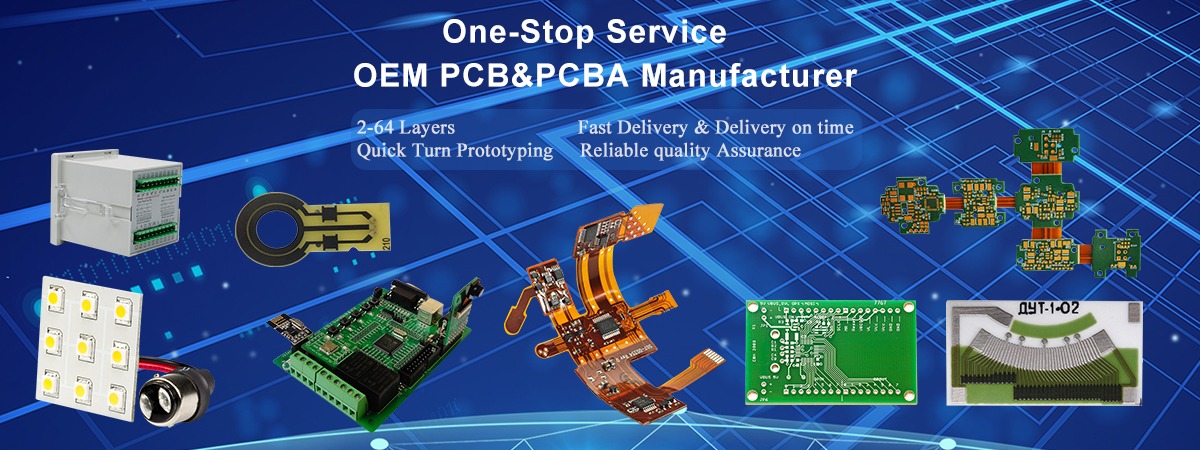

One-stop Service OEM Leiterplatte LeiterplatteA Manufacturer














LeiterplattePProdukt Kapazität
Leiterplatte Manufacture Capacity
ArtikelSpezifikation
MaterialFR-4, FR1, CEM-1, CEM-3, Aluminium,Keramik, metallbeschichtetes Laminat usw. Verwenden Sie auch Materialien aus Geschirr, Taconic, Rogers etc.
BemerkungenCCL mit hoher Tg ist verfügbar (Tg>=170℃)
Fertige Brettstärke0,2 mm-6,00 mm (8 mil-126 mil)
OberflächenveredlungGoldfinger (> = 0,13 um), Immersionsgold (0,025-0075 um), Beschichtungsgold (0,025-3,0 um), HASL (5-20 um), OSP (0,2-0,5 um)
FormFräsen, Stanzen, V-Schnitt, Fase
OberflächenbehandlungLötmaske (schwarz, grün, weiß, rot, blau, Dicke> = 12 um, Block, BGA)
Siebdruck (schwarz, gelb, weiß)
Abziehbare Maske (rot, blau, Dicke> = 300 um)
Minimaler Kern0,075 mm (3 mil)
Kupferdicke1/2 Unze min; 12 Unzen max
Min. Leiterbahnbreite und Zeilenabstand0,075 mm/0,075 mm (3 mil/3 mil)
Min. Lochdurchmesser für CNC-Bohren0,1 mm (4 mil)
Min. Lochdurchmesser zum Stanzen0,6 mm (35 mil)
Größte Plattengröße610 mm * 508 mm
Lochposition+/-0,075 mm (3 mil) CNC Drilling
Leiterbreite (W)+/-0,05 mm (2 mil) oder +/-20 % des Originals
Lochdurchmesser (H)PTHL:+/-0,075 mm (3 mil)
Nicht PTHL: +/- 0,05 mm (2 mil)
Konturtoleranz+/-0,1 mm (4 mil) CNC Routing
Warp & Twist0.70%
Isolationswiderstand10Kohm-20Mohm
Leitfähigkeit<50 Ohm
Prüfspannung10-300 V
Panelgröße110 x 100 mm (Min.)
660 x 600 mm (max.)
Layer-Layer-Fehlregistrierung4 Schichten: 0,15 mm (6 mil) max
6 Schichten: 0,25 mm (10 mil) max
Mindestabstand zwischen Lochrand und Schaltungsmuster einer inneren Schicht0,25 mm (10 mil)
Minimaler Abstand zwischen Platinenumriss und Schaltungsmuster einer inneren Schicht0,25 mm (10 mil)
Plattendickentoleranz4 Schichten: +/- 0,13 mm (5 mil)

Leiterplatte Applications
