Herstellung und Montage von EMS-Leiterplatten aus einer Hand

• Herstellung und Montage von EMS-Leiterplatten aus einer Hand

  PCBgate-Einführung





  PCB-Produktkapazität



  Artikel	Spezifikation
  Material	FR-4, FR1, CEM-1, CEM-3, Aluminium, Keramik, metallverstärktes Laminat usw. Stellen Sie auch Geschirr, Taconic, Rogers-Leiterplatten usw. her.
  Bemerkungen	CCL mit hoher Tg ist verfügbar (Tg>=170℃)
  Fertige Plattendicke	0,2 mm–6,00 mm (8 mil–126 mil)
  Oberflächenbeschaffenheit	Goldfinger (>=0,13 µm), Immersionsgold (0,025–0075 µm), Überzugsgold (0,025–3,0 µm), HASL (5–20 µm), OSP (0,2–0,5 µm)
  Form	Fräsen, Stanzen, V-Schnitt, Fase
  Oberflächenbehandlung	Lötmaske (schwarz, grün, weiß, rot, blau, Dicke >=12 um, Block, BGA)
  	Siebdruck (schwarz, gelb, weiß)
  	Abziehbare Maske (rot, blau, Dicke >=300 µm)
  Minimaler Kern	0,075 mm (3 mil)
  Kupferdicke	1/2 Unze min.; 12 Unzen max
  Min. Spurbreite und Zeilenabstand	0,075 mm/0,1 mm (3 mil/4 mil)
  Min. Lochdurchmesser für CNC-Bohren	0,1 mm (4 mil)
  Min. Lochdurchmesser zum Stanzen	0,6 mm (35 mil)
  Größte Panelgröße	2000 mm * 700 mm
  Lochposition	+/-0,075 mm (3 mil) CNC-Bohren
  Leiterbreite (W)	+/-0,05 mm (2 mil) oder +/- 20 % des Originals
  Lochdurchmesser (H)	PTHL: +/-0,075 mm (3 mil)
  	Nicht PTHL: +/-0,05 mm (2 mil)
  Umrisstoleranz	+/-0,1 mm (5 mil) CNC-Fräsen
  Verziehen und verdrehen	0,70 %
  Isolationswiderstand	10Kohm-20Mohm
  Leitfähigkeit	<50 Ohm<50 Ohm
  Prüfspannung	10–300 V
  Panelgröße	110 x 100 mm (min.)
  	2000 x 700 mm (maximal)
  Fehlregistrierung mehrerer Schichten	4 Schichten: 0,15 mm (6 mil) max
  	6 Schichten: 0,25 mm (10 mil) max
  Mindestabstand zwischen Lochkante und Schaltkreismuster einer inneren Schicht	0,25 mm (10 mil)
  Mindestabstand zwischen Platinenumriss und Schaltkreismuster einer Innenschicht	0,25 mm (10 mil)
  Toleranz der Plattendicke	4 Schichten: +/- 0,13 mm (5 mil)

  Produktkapazität für Leiterplattenbestückung (SMT).

  SMT-Kapazität
  SMT-Artikel	Kapazität
  Leiterplatte max. Größe	510 mm * 1200 mm (SMT)
  Chip-Komponente	01005,0201, 0402, 0603, 0805, 1206 Paket
  Min. Pin-Platz des IC	0,1 mm
  Maximale Präzision der IC-Montage	±0,01 mm
  Montagekapazität	≥8 Millionen Pionen/Tag
  DIP-Kapazität	6 DIP-Produktionslinien
  Montagetests	Brückentest, AOI-Test, Röntgentest, ICT (In Circuit Test)
  FCT (Funktionsschaltkreistest)	Stromtest, Spannungstest, Hochtemperatur- und Niedertemperaturtest, Fallschlagtest, Alterungstest, Wasserdichtigkeitstest, Auslaufsicherheitstest usw. Je nach Anforderung können verschiedene Tests durchgeführt werden.





  Qualitätskontrolle





  Kunden besuchen unsere Fabrik



  Ausstellungsshow:

  Münchner Ausstellung & Moskau::



  Russland-Ausstellung::







  F1: Sind Sie eine Fabrik oder ein Handelsunternehmen?

  A: Xing Da Electronic Technology Co., Ltd. ist der führende OEM-PCB- und PCBA-Hersteller in China mit über 14 Jahren Erfahrung. Unser Ziel ist „One-Stop-Service, intelligente Fertigung, um Ihre Produktion zu vereinfachen.“

  F2: Was wird für ein Angebot benötigt?

  A:1. PCB und FPC

  Für ein Angebot benötigen wir Gerberdateien und Spezifikationen

  2. PCBA (= PCBA+ Komponenten + Montage)

  Für PCBA senden Sie bitte Gerberdateien, Spezifikationen und Stücklisten für den Fabrikpreis.

  F3: Sind meine PCB- oder PCBA-Dateien sicher, wenn ich sie zur Herstellung an Sie sende?

  A: Wir respektieren die Designautorität des Kunden und werden ohne Ihre Erlaubnis niemals Leiterplatten oder PCBA für jemand anderen herstellen. Wir geben Kundendokumente niemals an Dritte weiter. Eine Geheimhaltungsvereinbarung (NDA) ist akzeptabel.

  F4: Welche Zahlung akzeptieren Sie?

  A: T/T, Western Union, Paypal, L/C, Kreditkarte, Scheck, andere

  F5: Was ist Ihre Versandart?

  A: 1. Wir verfügen über eigene Spediteure, um Waren zu wettbewerbsfähigen Preisen per DHL, UPS, FEDEX, TNT, EMS usw. zu versenden. Je nach Ihren spezifischen Anforderungen können wir auch Lieferungen per See- oder Luftfracht arrangieren.“

  2. Wenn Sie einen eigenen Spediteur haben, können wir mit diesem zusammenarbeiten.

  F6: Wie wäre es mit dem MOQ?

  A: Es gibt kein MOQ. Wir können Prototypen, kleine Aufträge oder große Mengen produzieren.

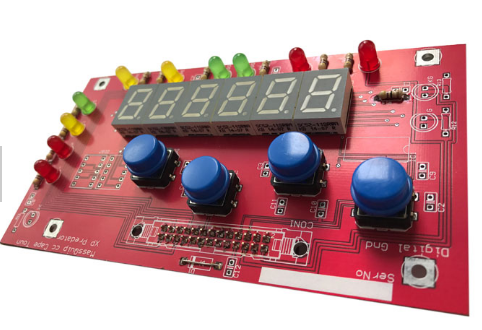

  Maßgeschneiderte PCBA-SMT-Elektronik-Hauptplatinenbaugruppe

  PCBgate-Einführung





  PCB-Produktkapazität



  Artikel	Spezifikation
  Material	FR-4, FR1, CEM-1, CEM-3, Aluminium, Keramik, metallverstärktes Laminat usw. Stellen Sie auch Geschirr, Taconic, Rogers-Leiterplatten usw. her.
  Bemerkungen	CCL mit hoher Tg ist verfügbar (Tg>=170℃)
  Fertige Plattendicke	0,2 mm–6,00 mm (8 mil–126 mil)
  Oberflächenbeschaffenheit	Goldfinger (>=0,13 µm), Immersionsgold (0,025–0075 µm), Überzugsgold (0,025–3,0 µm), HASL (5–20 µm), OSP (0,2–0,5 µm)
  Form	Fräsen, Stanzen, V-Schnitt, Fase
  Oberflächenbehandlung	Lötmaske (schwarz, grün, weiß, rot, blau, Dicke >=12 um, Block, BGA)
  	Siebdruck (schwarz, gelb, weiß)
  	Abziehbare Maske (rot, blau, Dicke >=300 µm)
  Minimaler Kern	0,075 mm (3 mil)
  Kupferdicke	1/2 Unze min.; 12 Unzen max
  Min. Spurbreite und Zeilenabstand	0,075 mm/0,1 mm (3 mil/4 mil)
  Min. Lochdurchmesser für CNC-Bohren	0,1 mm (4 mil)
  Min. Lochdurchmesser zum Stanzen	0,6 mm (35 mil)
  Größte Panelgröße	2000 mm * 700 mm
  Lochposition	+/-0,075 mm (3 mil) CNC-Bohren
  Leiterbreite (W)	+/-0,05 mm (2 mil) oder +/- 20 % des Originals
  Lochdurchmesser (H)	PTHL: +/-0,075 mm (3 mil)
  	Nicht PTHL: +/-0,05 mm (2 mil)
  Umrisstoleranz	+/-0,1 mm (5 mil) CNC-Fräsen
  Verziehen und verdrehen	0,70 %
  Isolationswiderstand	10Kohm-20Mohm
  Leitfähigkeit	<50 Ohm<50 Ohm
  Prüfspannung	10–300 V
  Panelgröße	110 x 100 mm (min.)
  	2000 x 700 mm (maximal)
  Fehlregistrierung mehrerer Schichten	4 Schichten: 0,15 mm (6 mil) max
  	6 Schichten: 0,25 mm (10 mil) max
  Mindestabstand zwischen Lochkante und Schaltkreismuster einer inneren Schicht	0,25 mm (10 mil)
  Mindestabstand zwischen Platinenumriss und Schaltkreismuster einer Innenschicht	0,25 mm (10 mil)
  Toleranz der Plattendicke	4 Schichten: +/- 0,13 mm (5 mil)

  Produktkapazität für Leiterplattenbestückung (SMT).

  SMT-Kapazität
  SMT-Artikel	Kapazität
  Leiterplatte max. Größe	510 mm * 1200 mm (SMT)
  Chip-Komponente	01005,0201, 0402, 0603, 0805, 1206 Paket
  Min. Pin-Platz des IC	0,1 mm
  Maximale Präzision der IC-Montage	±0,01 mm
  Montagekapazität	≥8 Millionen Pionen/Tag
  DIP-Kapazität	6 DIP-Produktionslinien
  Montagetests	Brückentest, AOI-Test, Röntgentest, ICT (In Circuit Test)
  FCT (Funktionsschaltkreistest)	Stromtest, Spannungstest, Hochtemperatur- und Niedertemperaturtest, Fallschlagtest, Alterungstest, Wasserdichtigkeitstest, Auslaufsicherheitstest usw. Je nach Anforderung können verschiedene Tests durchgeführt werden.





  Qualitätskontrolle





  Kunden besuchen unsere Fabrik



  Ausstellungsshow:

  Münchner Ausstellung & Moskau::



  Russland-Ausstellung::







  F1: Sind Sie eine Fabrik oder ein Handelsunternehmen?

  A: Xing Da Electronic Technology Co., Ltd. ist der führende OEM-PCB- und PCBA-Hersteller in China mit über 14 Jahren Erfahrung. Unser Ziel ist „One-Stop-Service, intelligente Fertigung, um Ihre Produktion zu vereinfachen.“

  F2: Was wird für ein Angebot benötigt?

  A:1. PCB und FPC

  Für ein Angebot benötigen wir Gerberdateien und Spezifikationen

  2. PCBA (= PCBA+ Komponenten + Montage)

  Für PCBA senden Sie bitte Gerberdateien, Spezifikationen und Stücklisten für den Fabrikpreis.

  F3: Sind meine PCB- oder PCBA-Dateien sicher, wenn ich sie zur Herstellung an Sie sende?

  A: Wir respektieren die Designautorität des Kunden und werden ohne Ihre Erlaubnis niemals Leiterplatten oder PCBA für jemand anderen herstellen. Wir geben Kundendokumente niemals an Dritte weiter. Eine Geheimhaltungsvereinbarung (NDA) ist akzeptabel.

  F4: Welche Zahlung akzeptieren Sie?

  A: T/T, Western Union, Paypal, L/C, Kreditkarte, Scheck, andere

  F5: Was ist Ihre Versandart?

  A: 1. Wir verfügen über eigene Spediteure, um Waren zu wettbewerbsfähigen Preisen per DHL, UPS, FEDEX, TNT, EMS usw. zu versenden. Je nach Ihren spezifischen Anforderungen können wir auch Lieferungen per See- oder Luftfracht arrangieren.“

  2. Wenn Sie einen eigenen Spediteur haben, können wir mit diesem zusammenarbeiten.

  F6: Wie wäre es mit dem MOQ?

  A: Es gibt kein MOQ. Wir können Prototypen, kleine Aufträge oder große Mengen produzieren.

  Modellnummer: PCBA
• Typ: Haushaltsgeräte-PCBA
• Herkunftsort: Guangdong, China
• Markenname: XD
• Lieferantentyp:Lieferant
• Schlüsselwörter: OEM-PCB-PCBA
• Lötmaske: Weiß, Schwarz, Grün, Blau, Rot
• Service: One-Stop-Service
• Verzerrung und Verdrehung: 0,70 %
• Isolationswiderstand: 10 kOhm-20 mOhm
• Größte Panelgröße: 610 mm * 508 mm
• Leitfähigkeit:<50 Ohm<50ohm
• Prüfspannung: 10–300 V

EMS Custom ODM-Elektronikplatinen-Montage-PCBA-Herstellerservice

Willkommen bei XingDa Electric Technology Co., Ltd

Xindaxing Electric Technology Co., LTD

Unsere Leistungen

Unsere Leistungen

Wir bieten Ihnen alles aus einer Hand:

1. PCB-Leiterplatten.

2. E-Test.

3.Einkauf elektronischer Komponenten.

4. Leiterplattenbestückung: verfügbar auf SMT, BGA, DIP.

5. PCBA-Funktionprüfen.

6. GehäuseMontage.

Produktkapazität für Leiterplattenbestückung (SMT).

Ansicht der Fabrik

Kundenbesuch

Ausstellungsshow:

FAQ

Q1:Welche Smart-Home-Geräte werden Sie bereitstellen??

A1:Basierend auf Ihren Anforderungen können wir Ihnen einen One-Stop-Service bieten. Einschließlich PCBA, PCBA für Smart-Home-Geräte und Smart-Home-Geräte.

Q2: Wie lauten Ihre Zahlungsbedingungen?
A2:Musterbestellung: Paypal, Western Union usw.
Massenproduktion: T/T, Western Union usw.

Q3: Könnte ich mein eigenes Logo darauf platzieren?
A3: Natürlich kann das Kundenlogo per Laser, Gravur, Prägung, Druck usw. erstellt werden.

Q4: Könnte ich zuerst ein 1-teiliges Muster und eine kleine Bestellung kaufen?
A4: Natürlich unterstützen wir Musterbestellungen und Kleinbestellungen, insbesondere für Neukunden unter bestimmten Bedingungen.
